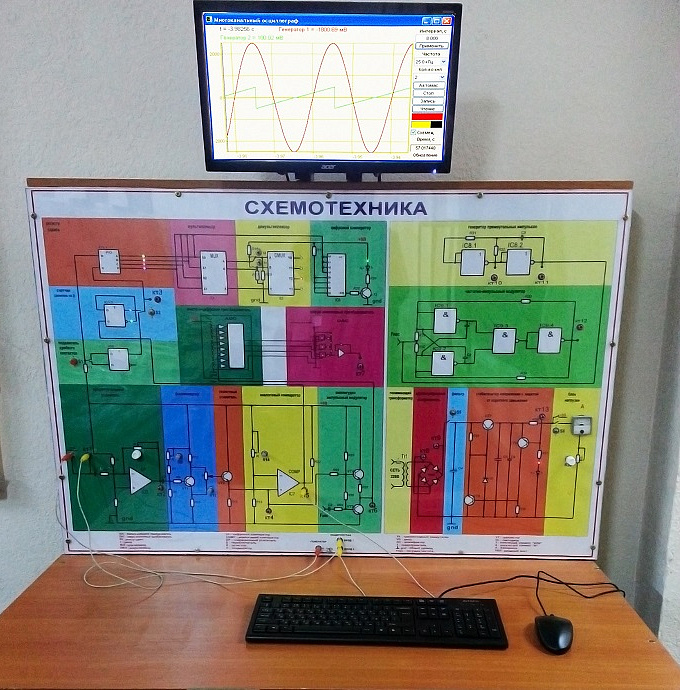

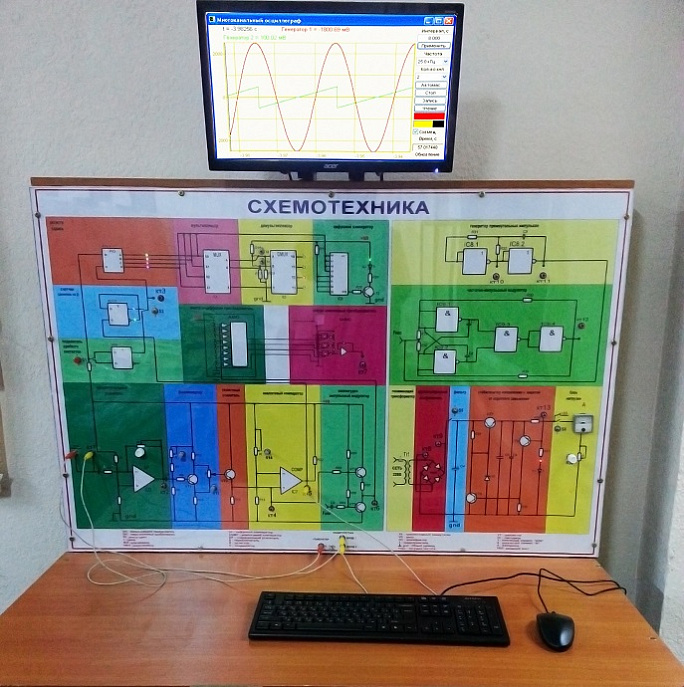

Лабораторный стенд «Схемотехника» - Материально-техническая база кафедры

Стенд предназначен для выполнения лабораторных работ по дисциплине «Схемотехника телекоммуникационных устройств» для студентов, обучающихся по направлению подготовки «Инфокоммуникационные технологии и системы связи».

Технические данные стенда

Питание от сети переменного тока:
напряжение 220 В
частота 50 Гц
потребляемая мощность не более 300 Вт

Авторы и разработчики: Радченко Борис Васильевич, Ломацкий Сергей Александрович, Рудаков Владимир Александрович и Tоктогонов Самат Алмазбекович.

Оснащенность приборами и оборудованием

Ультракомпактный USB-осциллограф АКИП-72206A:

  1. "3 в 1": осциллограф, анализатор спектра, генератор сигналов (ФГ / СПФ) + анализ последовательных данных;
  2. Осциллограф: 2 канала;
  3. Полоса пропускания: 50 МГц;
  4. Разрешение АЦП: 8 бит (до 12 бит в реж ERes);
  5. Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц;
  6. Макс. объем памяти: от 8 кБ до 48 кБ (в зав. от модели);
  7. Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка / Zoom (x50.000);
  8. НЧ фильтр в полной полосе пропускания;
  9. Цифровая регистрация на ПК (streaming mode): дискретизация 1 МГц, при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК;
  10. Функциональный генератор (до 1 МГц / +/-2 В): синус, меандр, треугольник, пост. напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
  11. Формирование сигналов СПФ/ AWG(до 1 МГц / +/-2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 8 кБ;
  12. Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ;
  13. Автоизмерения (15 параметров); курсорные измерения (dU; dT; 1/dT);
  14. Математика: 30 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число пи);
  15. Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
  16. Допусковый контроль (тест по маске);
  17. Интерфейс USB 2.0 (управление от внешнего ПК);
  18. ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (32 / 64 битн.);
  19. Ультракомпактность, масса 0,2 кг;

Список лабораторных работ, которые можно выполнять на лабораторном стенде «Технология SDH. Система синхронной цифровой иерархии STM-1» по дисциплине «Цифровые системы передачи»

1

Лабораторная работа: Усилители

  1. Предварительный усилитель на операционном усилителе.
  2. Усилитель мощности на транзисторе (схема с общим эмиттером).
  3. Фазоинвертор.
  4. Эмиттерный повторитель (схема с общим коллектором).
2

Лабораторная работа:Аналоговый и цифровой компараторы

  1. Принцип работы и назначение аналового компаратора.
  2. Принцип работы и назначение цифрового компаратора.
  3. Особенности работы компараторов.
3

Лабораторная работа: Импульсные модуляторы

  1. Виды и назначение модуляций.
  2. Принцип работы амплитудно-импульсного модулятора, выполненного на   транзисторах
  3. Принцип работы частотно-импульсного модулятора, выполненного на логических микросхемах.
  4. Генератор прямоугольных импульсов в модуляторе
4

Лабораторная работа: Триггеры

  1. Назначение и виды триггеров.
  2. Делитель частоты на 2 на основе D-триггера
  3. Счетчик на 2 на основе D-триггера
  4. Подавитель дребезга контактов на основе RS-триггера
  5. Регистры сдвига на основе триггеров
5

Лабораторная работа: Мультиплексор-демультиплексор

  1. Назначение и принцип действия мультиплексора.
  2. Назначение и принцип действия демультиплексора.
6

Лабораторная работа: Аналогово-цифровой и цифро-аналоговый преобразователи

  1. Назначение и принцип действия аналогово-цифрового преобразователя.
  2. Назначение и принцип действия цифро-аналового преобразователя
7

Лабораторная работа:Стабилизированный источник питания с защитой от короткого замыкания.

  1. Назначение и принцип действия трансформатора.
  2. Двух полупериодный выпрямитель на диодах.
  3. Конденсаторный фильтр.
  4. Принцип стабилизации на основе стабилитрона и эмиттерного повторителя.
  5. Токовая защита. Снятие нагрузочной характеристики.
